Заказ от фармацевтической компании. Часть конвейера, которая переставляет ампулы с одного автомата на другой. Звёздочка зацепляет ампулы и переносит их.
Линия заказчика была рассчитана на два диаметра ампул, но потребовался третий. Это влияет на размеры зубьев и их число в то время как габарит звёздочки фиксирован. И да, это всё надо спроектировать и изготовить правильно с первого раза 🙂
Наши инженеры выезжали на производство заказчика, обмеряли автоматику линии, снимали видео как она работает. Потом делали 3D модели нужных узлов в CAD и с ними делали кинематическую модель. А имея кинематическую модель спроектировать и проверить на ней звёздочку нового формата уже несложно.
Изготавливали из полиамида на фрезере с ЧПУ.

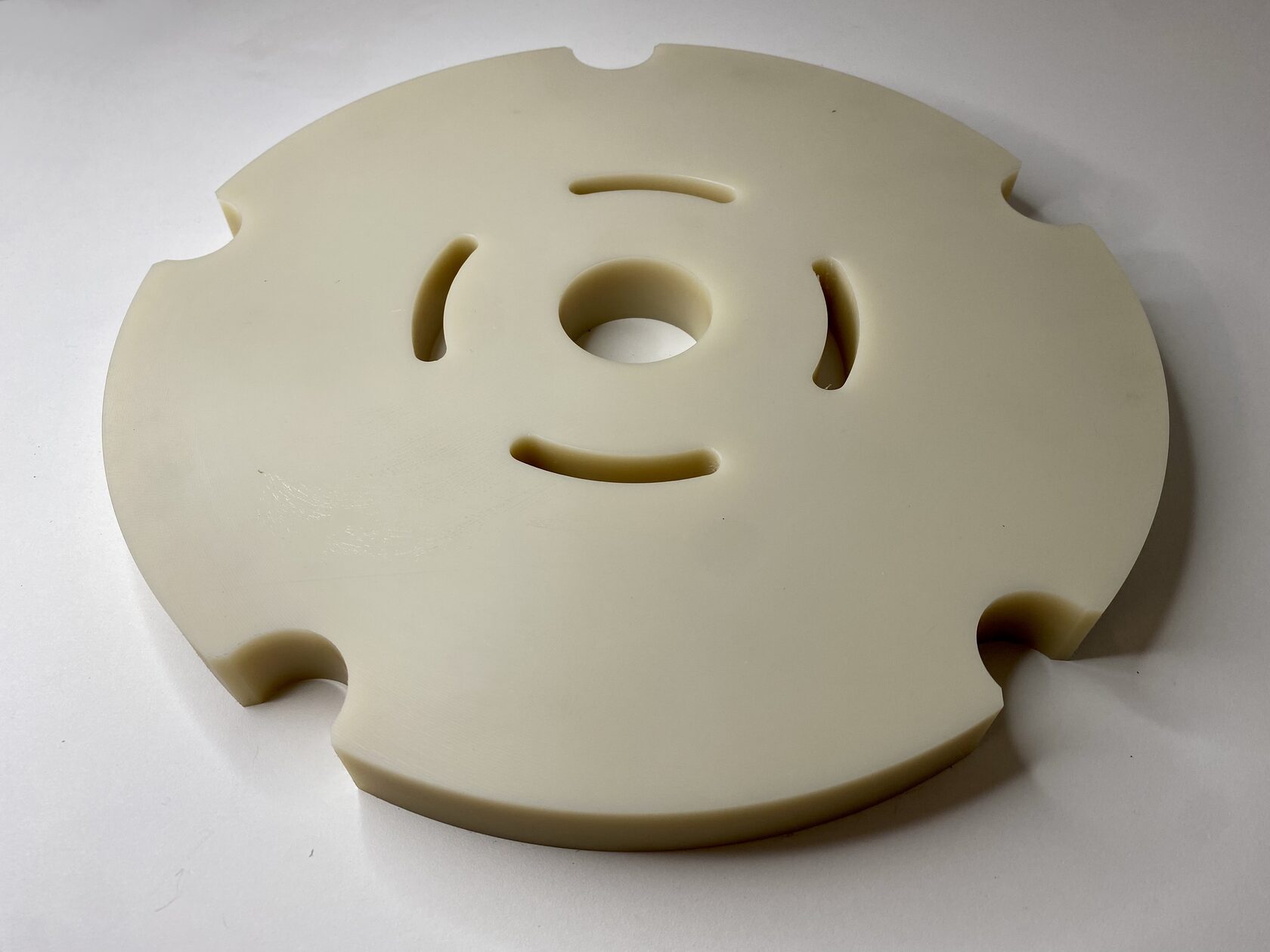

И вместе с главной зубастой звёздочкой в узел входило ещё несколько других деталей, вот только некоторые:
Это была интересная работа. И волнительная от того, что новая механика должна была заработать безупречно с первого раза. Заработала. Качественное моделирование.
